TUGAS JARKOM 3 SEMESTER 4(router ACL) >>>
ACL
Router#config t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname Edmonton
Edmonton(config)#int fa0/0
Edmonton(config-if)#ip add 172.16.10.1 255.255.255.0
Edmonton(config-if)#no sh
Edmonton(config-if)#exit
Edmonton(config)#int fa1/0
Edmonton(config-if)#ip add 172.16.20.1 255.255.255.0
Edmonton(config-if)#no sh
Edmonton(config-if)#exit
Edmonton(config)#int se2/0
Edmonton(config-if)#ip add 172.16.30.1 255.255.255.0
Edmonton(config-if)#no sh
Edmonton(config-if)#exit
Edmonton(config)#router eigrp 10
Edmonton(config-router)#network 172.16.10.0 0.0.0.255
Edmonton(config-router)#network 172.16.20.0 0.0.0.255
Edmonton(config-router)#network 172.16.30.0 0.0.0.255
Edmonton(config-router)#exit
Edmonton(config)#exit
Router>enable
Router#config t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname Red_Deer
Red_Deer(config)#int fa0/0
Red_Deer(config-if)#ip add 172.16.40.1 255.255.255.0
Red_Deer(config-if)#no sh
Red_Deer(config-if)#exit
Red_Deer(config)#int fa1/0
Red_Deer(config-if)#ip add 172.16.50.1 255.255.255.0
Red_Deer(config-if)#no sh
Red_Deer(config-if)#exit
Red_Deer(config)#int se2/0
Red_Deer(config-if)#ip add 172.16.30.2 255.255.255.0
Red_Deer(config-if)#clock rate 64000
Red_Deer(config-if)#no sh
Red_Deer(config-if)#exit
Red_Deer(config)#int se3/0
Red_Deer(config-if)#ip add 172.16.60.1 255.255.255.0
Red_Deer(config-if)#clock rate 64000
Red_Deer(config-if)#no sh
Red_Deer(config-if)#exit
Red_Deer(config)#router eigrp 10
Red_Deer(config-router)#network 172.16.40.0 0.0.0.255
Red_Deer(config-router)#network 172.16.50.0 0.0.0.255
Red_Deer(config-router)#network 172.16.30.0 0.0.0.255
Red_Deer(config-router)#network 172.16.60.0 0.0.0.255
Red_Deer(config-router)#exit
Red_Deer(config)#exit
calgary
Router>ena
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname Calgary
Calgary(config)#int fa0/0
Calgary(config-if)#ip add 172.16.70.1 255.255.255.0
Calgary(config-if)#no sh
Calgary(config-if)#ex
Calgary(config)#int fa1/0
Calgary(config-if)#ip add 172.16.80.1 255.255.255.0
Calgary(config-if)#no sh
Calgary(config-if)#ex
Calgary(config)#int se2/0
Calgary(config-if)#ip add 172.16.60.2 255.255.255.0
Calgary(config-if)#no sh
Calgary(config-if)#ex
Calgary(config)#router eigrp 10
Calgary(config-router)#network 172.16.70.0 0.0.0.255
Calgary(config-router)#network 172.16.80.0 0.0.0.255
Calgary(config-router)#network 172.16.60.0 0.0.0.255
Calgary(config-router)#ex
Calgary(config)#ex
set ACL :
1. 10.0 tidak boleh di akses oleh 40.0
Edmonton#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Edmonton(config)#access-list 10 deny 172.16.40.0 0.0.0.255
Edmonton(config)#access-list 10 permit any
Edmonton(config)#int fa0/0
Edmonton(config-if)#ip access-group 10 out
Edmonton(config-if)#end
2. 10.7 tidak boleh di akses oleh 10.5
Red_Deer#ena
Red_Deer#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Red_Deer(config)#access-list 110 deny ip host 172.16.10.5 host 172.16.50.7
Red_Deer(config)#access-list 110 permit ip any any
Red_Deer(config)#int fa1/0
Red_Deer(config-if)#ip access-group 110 out
Red_Deer(config-if)#end
3. 10.5 boleh mengakses Red Deer meggunakan telnet
Red_Deer#ena
Red_Deer#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Red_Deer(config)#access-list 20 permit host 172.16.10.5
Red_Deer(config)#line vty 0 4
Red_Deer(config-line)#access-class 20 in
Red_Deer(config-line)#end
============the end===========
TUGAS JARKOM 3 SEMESTER 4(router EIGRP) >>>
PENGATURAN PADA PC
PC 0
IP ADDRESS : 172.16.1.2
SUBNET MASK : 255.255.255.0
DEFAULT GATEWAY : 172.16.1.1
PC 1
IP ADDRESS : 192.168.2.2
SUBNET MASK : 255.255.255.0
DEFAULT GATEWAY : 192.168.2.1
PC 2
IP ADDRESS : 192.168.1.2
SUBNET MASK : 255.255.255.0
DEFAULT GATEWAY : 192.168.1.1
PENGATURAN PADA ROUTER 0
Continue with configuration dialog? [yes/no]: no
Press RETURN to get started!
Router>enable
Router#configure terminal
Router(config)#interface fastethernet0/0
Router(config-if)#ip add 172.16.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface serial2/0
Router(config-if)#ip add 172.16.3.1 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface serial3/0
Router(config-if)#ip add 192.168.10.5 255.255.255.252
Router(config-if)#clock rate 64000
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#router eigrp 10
Router(config-router)#network 172.16.1.0 0.0.0.255
Router(config-router)#network 172.16.3.0 0.0.0.3
Router(config-router)#network 192.168.10.4 0.0.0.3
PENGATURAN PADA ROUTER 1
Continue with configuration dialog? [yes/no]: no
Press RETURN to get started!
Router>enable
Router#configure terminal
Router(config)#interface fastethernet0/0
Router(config-if)#ip add 192.168.2.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface serial0/2
Router(config-if)#ip add 172.16.3.2 255.255.255.252
Router(config-if)#clock rate 64000
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface serial3/0
Router(config-if)#ip add 192.168.10.9 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#router eigrp 10
Router(config-router)#network 192.168.2.0 0.0.0.255
Router(config-router)#network 172.16.3.0 0.0.0.3
Router(config-router)#network 192.168.10.8 0.0.0.3
PENGATURAN PADA ROUTER 2
Continue with configuration dialog? [yes/no]: no
Press RETURN to get started!
Router>enable
Router#configure terminal
Router(config)#interface fastethernet0/0
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface serial2/0
Router(config-if)#ip add 192.168.10.10 255.255.255.252
Router(config-if)#clock rate 64000
Router(config-if)#no shutdown
Router(config)#interface serial3/0
Router(config-if)#ip add 192.168.10.6 255.255.255.252
Router(config-if)#no shutdown
Router(config)#router eigrp 10
Router(config-router)#network 192.168.1.0 0.0.0.255
Router(config-router)#network 192.168.10.8 0.0.0.3
Router(config-router)#network 192.168.10.4 0.0.0.3
============the end===========

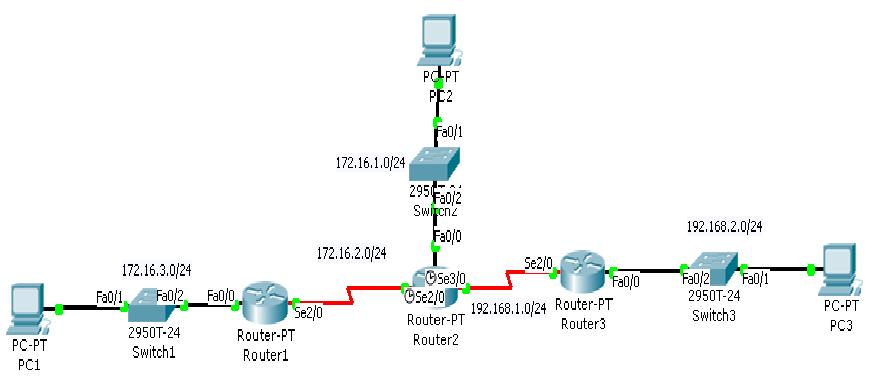

TUGAS JARKOM 3 SEMESTER 4(static routing) >>>
A. CONFIGURASI
PADA ROUTER
TUGAS JARKOM 3 SEMESTER 4(UTS)>>>
TUGAS JARKOM 3 SEMESTER 4>>>
=======================================
TUGAS JARKOM 1>>>
1. Configurasi
router 1
a)
Konfigurasi Interface
Router>ena
Router#conf
t
Router(config)#int
fa0/0
Router(config-if)#ip
add 172.16.3.1 255.255.255.0
Router(config-if)#no
shut
Router(config-if)#exit
Router(config)#int
ser2/0
Router(config-if)#ip
add 172.16.2.1 255.255.255.0
Router(config-if)#no
shut
Router(config-if)#exit
b)
Pemberian static route pada Router 1
Router(config)#ip
route 172.16.1.0 255.255.255.0 ser2/0
Router(config)#ip
route 192.168.0.0 255.255.252.0 ser2/0
Router(config)#exit
2. Configurasi
router 2
a)
Konfigurasi Interface
Router>ena
Router#conf
t
Router(config)#int
fa0/0
Router(config-if)#ip
add 172.16.1.1 255.255.255.0
Router(config-if)#no
shut
Router(config-if)#exit
Router(config)#int
ser2/0
Router(config-if)#ip
add 172.16.2.2 255.255.255.0
Router(config-if)#clock
rate 64000
Router(config-if)#no
shut
Router(config-if)#exit
Router(config)#interface
Serial2/0
Router(config-if)#exit
Router(config)#int
ser3/0
Router(config-if)#ip
add 192.168.1.2 255.255.255.0
Router(config-if)#clock
rate 64000
Router(config-if)#no
shut
Router(config-if)#exit
b)
Pemberian static route pada Router 2
Router(config)#ip
route 172.16.3.0 255.255.255.0 ser2/0
Router(config)#ip
route 192.168.2.0 255.255.255.0 ser3/0
Router(config)#exit
3. Configurasi
router 3
a)
Konfigurasi Interface
Router>ena
Router#conf
t
Router(config)#int
fa0/0
Router(config-if)#ip
add 192.168.2.1 255.255.255.0
Router(config-if)#no
shut
Router(config-if)#exit
Router(config)#int
ser2/0
Router(config-if)#ip
add 192.168.1.1 255.255.255.0
Router(config-if)#no
shut
Router(config-if)#exit
b)
Pemberian static route pada Router 3
Router(config)#no
ip route 172.16.0.0 255.255.255.252 Serial2/0
Router(config)#ip
route 172.16.0.0 255.255.252.0 ser2/0
Router(config)#exit
B. Konfigurasi
Pada Host
1. Konfigurasi
PC/Host 1
IP
ADDRESS : 172.16.3.2
SUBNET
MASK : 255.255.255.0
DEFAULT
GATEWAY : 172.16.3.1
2. Konfigurasi
PC/Host 2
IP
ADDRESS : 172.16.1.2
SUBNET
MASK : 255.255.255.0
DEFAULT
GATEWAY : 172.16.1.1
3. Konfigurasi
PC/Host 3
IP
ADDRESS : 192.168.2.2
SUBNET
MASK : 255.255.255.0
DEFAULT
GATEWAY : 192.168.2.1
C. Routing
Table
1. Routing table pada
Router 1
2. Routing
table pada Router 2
3. Routing table pada
Router 3
D. HASIL
PENGUJIAN
1.
Pengujian dengan melakukan ping dari PC
1 ke
·
Default gateway PC 1
·
Serial Router 1
·
IP PC 1
2.
Pengujian dengan melakukan ping dari PC
1 ke
·
Default gateway PC 2
·
Serial 2/0 Router 2
·
Serial 3/0 Router 2
·
IP PC 2
3.
Pengujian dengan melakukan ping dari PC
1 ke
·
Default gateway PC 3
·
Serial Router 3
·
IP PC 3
E. ROUTE SUMMARIZATION
- Memperkecil routing table membuat proses pencarian menjadi lebih efisien, karena lebih sedikit rute yang dicari.
- Contoh terdapat tiga rute statis di R3 yaitu :
- ip route 172.16.1.0 255.255.255.0 Serial0/0/1
- ip route 172.16.2.0 255.255.255.0 Serial0/0/1
- ip route 172.16.3.0 255.255.255.0 Serial0/0/1
- Dapat disederhanakan menjadi jaringan 172.16.0.0/22, karena semua rute menggunakan interface keluaran yang sama, sehingga dapat diringkas menjadi sebuah jaringan 172.16.0.0 dengan subnet mask 255.255.252.0, dan ini disebut summary route.
TUGAS JARKOM 3 SEMESTER 4(UTS)>>>
- Berdasarkan pada kondisi yang ditunjukkan oleh gambar, manakah pernyataan berikut yang benar mengenai aliran trafik jaringan pada switch ini?
- Semua PC yang terkoneksi ke switch akan dapat berkomunikasi dengan yang lain sepanjang mereka berada pada IP network yang sama.
- PC yang terkoneksi pada port Fa0/2 dapat berkomunikasi dengan PC lainnya yang terkoneksi pada Port Fa0/22 jika kedua PCs berada pada IP network yang sama.
- PC yang terkoneksi pada port Fa0/11 dapat berkomunikasi dengan PC lainnya yang terkoneksi pada Port Fa0/20 jika kedua PCs berada pada IP network yang sama.
- PC yang terkoneksi pada port Fa0/15 dapat berkomunikasi dengan PC lainnya yang terkoneksi pada Port Fa0/24 tanpa perlu memperhatikan kesamaan IP network dari keduanya.
2. Di jaringan komputer perusahaan besar, mengapa
trafik untuk voice biasanya memerlukan VLAN tersendiri?
- Hal ini untuk menjamin trafik voice antar pengguna.
- Hal ini untuk menjamin agar tersedia bandwidth yang lebih untuk trafik voice.
- Hal ini untuk memisahkan antara trafik data dengan trafik voice sehingga trafik data tidak akan mempengaruhi trafik voice.
- Hal ini untuk memberikan dukungan back-up karena trafik voice dianggap lebih penting dibanding trafik data.
3. Perhatikan topologi di
bawah ini. Administrator jaringan butuh untuk mengkonfigurasikan
default route pada router Border. Manakah perintah
konfigurasi yang setidaknya paling tepat (mengacu ke router Border)
untuk default route yang akan diperlukan oleh router untuk
meneruskan paket?
- ip route 0.0.0.0 0.0.0.0 64.100.59.5
- b. ip route 0.0.0.0 0.0.0.0 64.100.59.6
- ip route 0.0.0.0 0.0.0.0 s0/0/1
- ip route 0.0.0.0 0.0.0.0 s1/2/1
4. Perhatikan gambar berikut. Seorang teknisi
jaringan sedang menyelidiki mengapa H1 dan H2 tidak dapat
berkomunikasi. Apa masalah yang dapat ditemukan oleh teknisi
tersebut?
- Sw1 memiliki default gateway yang keliru.
- H1 dan H2 berada pada subnetwork yang berbeda.
- Sw1 membutuhkan sebuah IP address yang berada pada subnet yang sama.
- IP address dari H2 harus diubah ke 192.168.22.34/28.
5. Manakah pernyataan yang benar yang menjelaskan
mengenai fungsi dari VLAN Management Policy Server (VMPS)?
- VMPS mempermudah mengelompokkan keanggotaan VLAN secara statis.
- VMPS secara flexible mampu mendaftarkan keanggotaan VLAN secara dinamis.
- VMPS melayani backup konfigurasi keanggotaan VLAN secara statis.
- VMPS memberikan kemudahan dalam mengembangkan VLAN tanpa perlu memikirkan jumlah switch yang terlibat.
6. Manakah dua jenis peralatan berikut yang akan
mencegah pengiriman data secara broadcast ke seluruh jaringan.?
(Pilih dua.)
- Bridge
- Router
- Switch
- VLAN
- Hub
7. Berdasarkan kondisi di atas, switch – switch
saling terkoneksi dengan trunk link dan dikonfigurasikanuntuk VTP.
Sebuah VLAN baru ditambahkan ke Switch1. Manakah kejadian berikut
yang akan terjadi? (Pilih tiga.)
a. Switch1 tidak akan menambahkan VLAN ke
database-nya dan akan meneruskan update ke Switch2.
b. Switch2 akan menambahkan VLAN ke
database-nya dan meneruskan update ke Switch3.
c. Switch3 akan meneruskan VTP update ke Switch4.
d. Switch3 akan menambahkan VLAN ke database-nya.
e. Switch4 akan menambahkan VLAN ke database-nya.
f. Switch4 tidak akan menerima update.
8. Apa yang menjadi tujuan VTP ?
- Menjaga konsistensi pada konfigurasi VLAN dalam jaringan.
- Me-rute-kan frame dari satu VLAN ke yang lain.
- Me-rute-kan frame sepanjang jalur terbaik antar switch.
- Menandai frame data pengguna dengan informasi keanggotaan VLAN.
- Mendistribusikan BPDU untuk menjaga switch dari loop-free.
9. Manakah 3 pernyataan berikut yang benar ketika
Router dikonfigurasikan untuk trunking VLAN?
- Satu subinterface tiap VLAN
- Satu interface fisik untuk tiap subinterface
- Sutu IP network atau subnetwork untuk tiap subinterface
- Satu trunk link tiap VLAN
- Sebuah domain manajemen untuk tiap subinterface
- Sebuah enkapsulasi protokol trunking yang kompatibel untuk tiap subinterface.
10. Sebuah router memiliki dua interface serial dan
dua interface Fast Ethernet. Router ini harus terkoneksi dengan WAN
dan sebuah switch yang mendukung untuk empat VLAN. Bagaimana cara
mewujudkan kebutuhan ini secara efisien biaya dan efektif untuk
mendukung inter-VLAN routing antar keempat VLAN tersebut?
- Koneksikan dengan router lain yang mendukung trafik data pada inter-VLAN routing.
- Menambah dua modul interface Fast Ethernet agar mendukung tiap VLAN pada tiap interface fisiknya.
- Mengkoneksikan trunk uplink dari switch ke salah satu interface Fast Ethernet pada Router dan buat subinterface logis untuk tiap VLAN.
- Gunakan konverter Serial ke Fast Ethernet untuk menghubungkan dua VLAN ke port Serial pada router. Dua VLAN yang lain dapat langsung menggunakan dua interface Fast Ethernet yang tersisa.
11. Berdasarkan gambar di bawah, seorang
administrator jaringan mencatat bahwa perubahan konfigurasi VLAN
pada SW2 tidak dapat diteruskan ke SW3. Bertumpu pada output yang
ditunjukkan oleh perintah show vtp status adalah seperti
nampak pada gambar berikut. Apa kiranya yang menyebabkan masalah?
- Mode VTP V2 tidak diaktifkan (disable)
- SW3 dikonfigurasikan pada mode transparent
- Jumlah VLAN yang ada tidak sama.
- Angka revisi konfigurasi tidak sama.
12. Berdasarkan pada topologi berikut, apa dua
kesimpulan yang dapat diperoleh dari informasi yang ada? (Pilih
dua.)
- Semua port pada gambar adalah port access
- ARP request dari Host1 akan diteruskan ke Host2
- Menghubungkan Host1 ke port 11 akan secara otomatis mengijinkan komunikasi antar kedua host..
- Defaut gateway dari kedua host diubah menjadi 192.168.3.250/28 agar dapat berkomunikasi atar kedua host.
- Diperlukan router yang terkoneksi ke switch agar kedua host dapat saling berkomunikasi.
13. Berdasarkan pada gambar berikut, beberapa
switch saling terkoneksi dengan trunk dalam VTP management domain
yang sama. Tiap switch di beri label sesuai dengan mode VTP-nya.
Sebuah VLAN baru ditambahkan ke Switch3. VLAN ini tidak nampak pada
switch yang lain. Apa alasanya?
- VLAN tidak dapat dibuat pada switch dengan mode transparent.
- Switch pada mode server tidak mendengar sehingga tidak meneruskan pesan VTP dari switch pada mode transparent.
- VLAN yang dibuat pada switch mode transparent tidak dimasukkan dalam VTP advertisement.
- Tidak ada port yang disediakan bagi VLAN baru di switch lainnya.
- Switch mode transparent tidak meneruskan VTP advertisement.
14. Berdasarkan kondisi di berikut, switch1 tidak
terlibat dalam proses manajemen VTP dengan switch lainnya. Manakah
dua alasan yang mungkin untuk kondisi berikut. (Pilih dua).
- Switch2 dalam mode transparent.
- Switch1 dalam mode client.
- Switch1 menggunakan VTP versi 1 sementara switch2 menggunakan VTP versi 2.
- Switch2 dalam mode server.
- Switch1 berada pada domain manajemen yang berbeda.
- Switch1 tidak memiliki VLAN.
15. Manakah dari pernyataan berikut yang benar
berkaitan dengan fitur port security pada Switch?
- Switch akan menonaktifkan (disable) port yang tidak digunakan.
- Switch akan menyaring trafik jaringan berdasarkan pada MAC Address dari Host.
- Switch memutuskan mematikan port berdasarkan angka port dari layer 4.
- Switch menonaktifkan trafik Telnet karena username dan password-nya berupa plain text.
TUGAS JARKOM 3 SEMESTER 4>>>
Basic Router CLI Show Command
General Use
No.
|
Perintah Penuh
|
Perintah Singkat
|
Maksud Perintah
|
1
|
Show running-config
|
Sh run
|
Mengetahui konfigurasi yang aktif didalam DRAM (dynamic random acces memory
|
2
|
Show startup-config
|
Sh start
|
Mengetahui konfigurasi yang sudah tersimpan didalam NVRAM
|
3
|
Show version
|
Sh ver
|
Menampilkan informasi tentang versi software yang sedang berjalan lengkap dengan informasi hardware dan device
|
Routing Related
No.
|
Perintah Penuh
|
Perintah Singkat
|
Maksud Perintah
|
1
|
Show ip protocols
|
Sh ip prot
|
Untuk menampilkan ip protokol
|
2
|
Show ip route
|
Sh ip rout
|
Menampilkan konfigurasi routing
|
Interface Related
No.
|
Perintah Penuh
|
Perintah Singkat
|
Maksud Perintah
|
1
|
Show interfaces
|
Sh int
|
Untuk menampilkan statistic semua interfaces router
|
2
|
Show ip interfaces brief
|
Sh ip int bri
|
Memerinsa status atau kondisi dari tiap-tiap interface yang telah dikonfigurasi
|
3
|
Show protocols
|
Sh prot
|
Menampilkan status interface baik secara global maupun khusus dari protocol layer 3 yang terkonfigurasi
|
Connectivity Related
No.
|
Perintah Penuh
|
Perintah Singkat
|
Maksud Perintah
|
1
|
Show cdp neightbors
|
Sh cdp neig
|
Menunjukan tentang informasi semua piranti cisco tetangga yaitu switch dan router
|
2
|
Show session
|
Sh sess
|
Memperlihatkan sesi yang ada sekarang
|
3
|
Show ssh
|
Show ssh
|
Untuk melihat koneksi ssh
|
4
|
Ping
|
Ping
|
Mengecek koneksi
|
5
|
Traceroute
|
Tr
|
Untuk menentukan jalur terbaik
|
Konfigurasi pada Router 1
--- System Configuration Dialog ---
Continue with configuration dialog? [yes/no]: no
Press RETURN to get started!
Router>ena
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#line vty 0 4
Router(config-line)#password terserah
Router(config-line)#transport input terserah
Router(config-line)#login
Router(config-line)#end
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#line vty 0 4
Router(config-line)#password terserah
Router(config-line)#transport input terserah
Router(config-line)#login
Router(config-line)#end
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#int fa0/0
Router(config-if)#ip add 192.168.1.1 255.255.255.0
Router(config-if)#no shut
%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up
.gambar jaringan peer to peer yg sama-sama berada pada kelas A namun berbeda Subnet Mask.
Fungsi Subnet Mask:
1. Untuk membedakan antara Network ID dengan Host ID
2. Untuk menentukan alamat tujuan paket data, apakah “local” atau “remote”.
1. Untuk membedakan antara Network ID dengan Host ID
2. Untuk menentukan alamat tujuan paket data, apakah “local” atau “remote”.
TUGAS JARKOM 1>>>
Langkah 1 : menampilkan jendela akses Linksys GUI
- Dari jendela topologi, klik Host untuk membuka jendela browser
- Ketik URL http://192.168.1.1
- Gunakan password default admin dan username biarkan kosong
Langkah 2 : mengatur Wireless Channel
- Klik tab Wireless pada halaman konfigurasi
- Ubah Radio Band ke : Standard
- Atur Standard Channel ke : 6
- Klik Save Setting jika sudah selesai
Setelah semuanya selesai, kemudian klik tombol Check untuk memeriksa apakah berhasil atau tidak.
Setting SSID pada sebuah Access Point
Langkah 1 : menampilkan jendela akses Linksys GUI
- Dari jendela topologi, klik Host untuk membuka jendela browser
- Ketik URL http://192.168.1.1
- Gunakan password default admin dan username biarkan kosong
- Klik tab Wireless pada halaman konfigurasi
- Ubah default SSID menjadi kampus STMIK
- Klik Save Setting jika sudah selesai
Setelah semuanya selesai, kemudian klik tombol Check untuk memeriksa apakah berhasil atau tidak.
